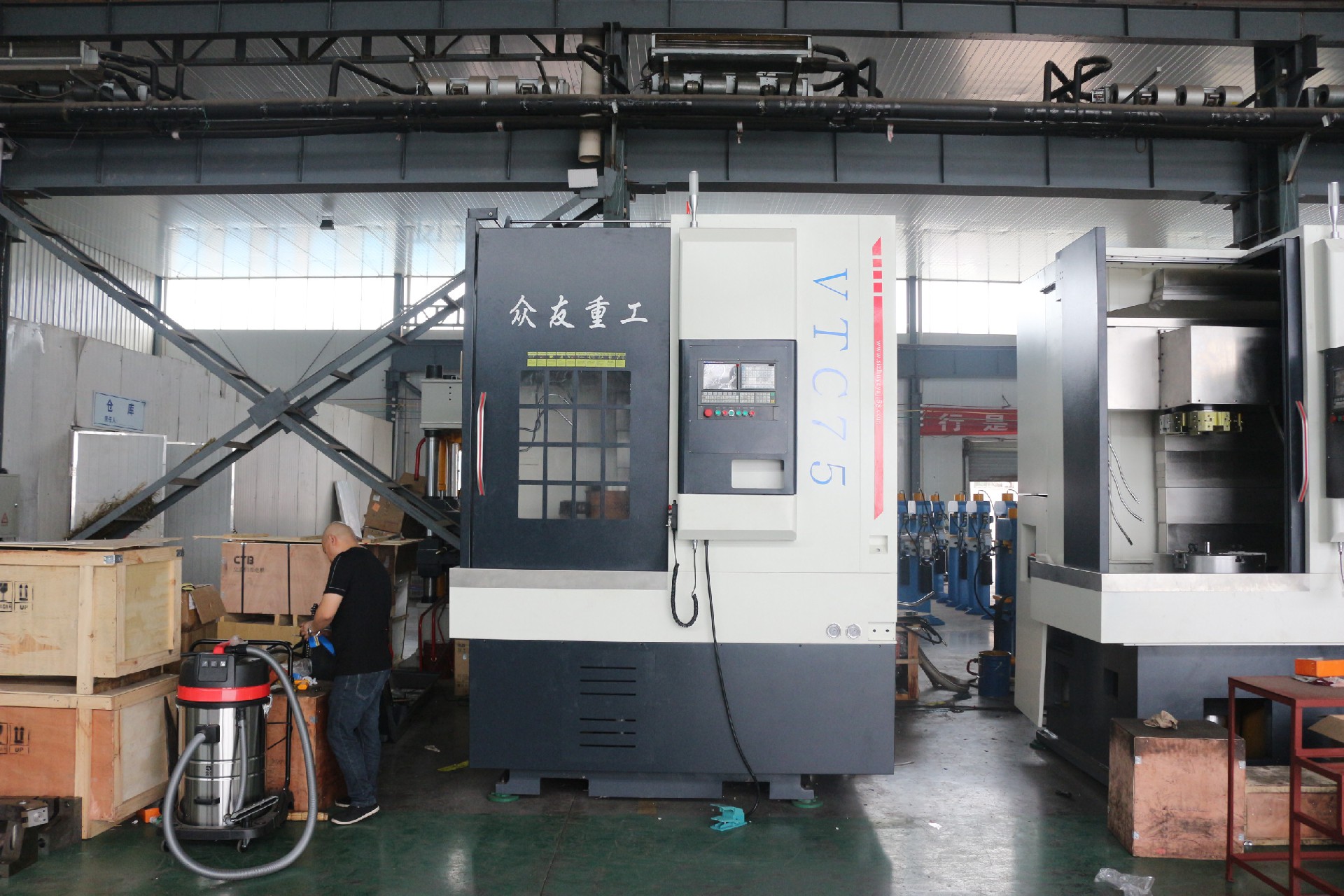

立式數控車床可加工各種短軸、盤類零件,可車削旋轉體的各種螺紋、圓弧、內外表面、端面、溝槽等。適用于大批量、高加工精度、高尺寸一致性零件的加工。
立式數控車床在結構原理上與臥室數控車床相同。主軸帶動工件在X方向和Z方向旋轉、移動和進給,完成工件的加工。立式數控車床無尾座,不適合加工長軸??ūP為平面夾緊,因此夾緊方式更適合加工大型圓盤產品。
1. 床身
底座的優化設計使機床具有較高的剛度;該材料由高密度鑄鐵制成,具有高強度和良好的減震性。
2. 主軸箱
立式數控車床主軸單元采用先進成熟的結構設計。主軸前支承由一組圓錐滾子軸承和一組推力球軸承組成,后支承由兩組深溝球軸承組成。軸承采用進口主軸軸承,軸承采用進口高速潤滑脂潤滑。主軸系統的軸向和徑向預緊力可通過螺母進行調整,螺母具有較高的徑向和軸向剛度。主電機通過同步帶帶動主軸旋轉,保證整個傳動系統的效率高、低噪音、低振動,以滿足機床低速、大扭矩、高速、大功率等各種工況的切削要求。主軸箱與底座通過孔集成,機床主軸總成剛性高。
