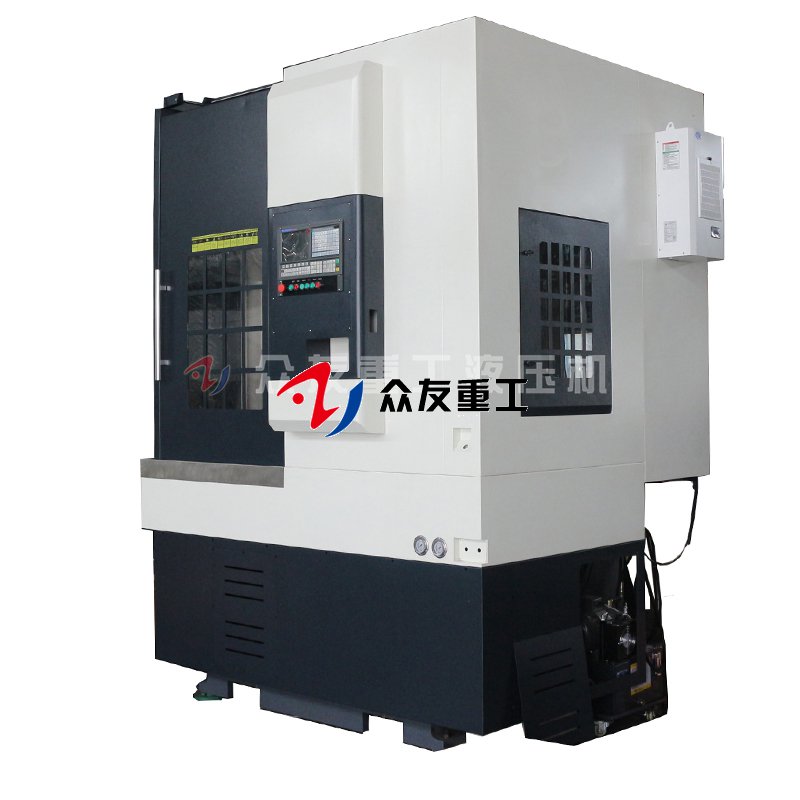

數控立車如何調整導軌間隙？
作者：admin 來源：來源：眾友重工 發布時間：2021-10-08 02:50:13 瀏覽：0
1、平鑲條導軌間隙調整
平鑲條導軌間隙調整步驟：旋松螺母，擰緊或放松螺釘，移動平鑲條的位置，則導軌間隙變小或變大。調整時，宜先擰松固定螺釘，調整完成后在擰緊螺釘。調整間隙時，可用塞尺在導軌的兩頭和中間測量，間隙應均勻，最后旋緊螺母。平鑲條只局部與螺釘接觸，較易發生變形，與導軌接觸狀態較差。
2、楔形鑲條導軌間隙調整
楔形鑲條導軌間隙調整步驟：旋轉調節螺釘，帶動拔桿楔形板延長度方向移動，從而最大或減小間隙，拔桿還可以限制楔形鑲條在工作智能中發生竄動。反向調整調節螺釘（先擰松一端，在擰松對應端），拔桿推動楔形鑲條移動，使導軌間隙增大或減小，測量達到要求間隙值后，旋緊另一端的調整螺釘，將數控立車楔形鑲條固定，防止在工作中出現竄動而改變了間隙值。當需調大導軌間隙時，先擰松螺母，再將調節螺釘擰松拔桿帶動鑲條外移使導軌間隙增大，測量間隙值符合要求后，旋緊螺母，將鑲條定位。需調小間隙時，先擰松螺母，再將調節螺釘擰緊其操作與調大間隙相同。
3、壓板導軌間隙調整
壓板導軌間隙調整步驟：將壓板面是平面磨準或刮準來保證需要的間隙，間隙在n面。擰開固定螺釘，調整壓板與導軌結合面間的墊片厚度來改變間隙值，測量間隙時，要擰緊固定螺釘，否則間隙值不準確。調整螺釘來改變壓板的位置，從而增大或減小導軌間隙。
4、滾珠導軌間隙調整
滾珠導軌間隙調整步驟：鑲鋼滾珠導軌是將下部鑲鋼導軌固定在床身上：上部鑲鋼導軌固定在工作臺上，導軌中間是鋼珠滾動體，用保持器將各鋼珠隔開，間隙不用調整。用調節螺釘調整外側導軌的位置來調大或調小導軌間隙測量間隙符合要求后，將螺釘、螺母擰緊螺釘還可將導軌進行預緊，以增加導軌剛度，提高導軌的運動精度和承受較大的傾側力數控立車矩。?
