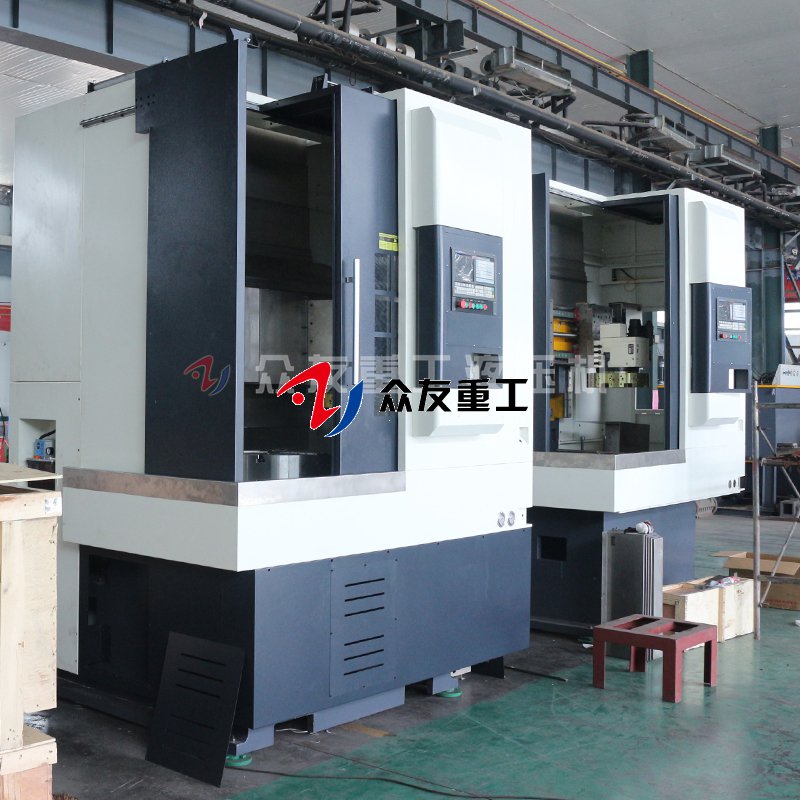

如何正確調整調試數控立車?
作者:admin 來源:來源:眾友重工 發布時間:2021-09-23 03:38:55 瀏覽:0
1、數控立車的安裝:拆機床外包裝,拆掉固定機床的4個螺栓,使用3噸叉車鏟起機床,同時將調整墊鐵安裝到底座上。
2、數控立車的通電:機床一般使用三根動力線380V,一根接地保護線,要注意電纜線的平方數,在機床說明書的線路圖中都有明確標注。
注意:⑴通電之前先將電器箱打開,查看短路器是否有跳閘的,如有跳閘的先將短路器合閘。⑵通電之后,三相電源時應作相序檢查,操作步驟:①在系統側按手動鍵——換刀鍵,如電動刀架電機有反應,但是刀架不轉,則相序接反,將三相動力線中的任意兩根互換位置。②如是排刀架,就按冷卻鍵,看水泵是正轉還是反轉。
3、 數控立車加油、加冷卻液
(1)自動潤滑泵加油:要加20號機械油,一定要干凈,如不干凈會將計量件堵塞,導致絲杠床身無法潤滑。
(2)如是帶液壓站機型:液壓站加46號抗磨液壓油。
(3)機床水箱加冷卻液。
4、數控立車的清洗:開動機床之前要先將防銹油清洗干凈,以免防銹油進入絲杠、滑板內,導致機床損壞,清洗干凈后:先按系統面板處的潤滑鍵,先將絲杠滑板處潤滑,也可以用油槍潤滑。
5、數控立車的水平調整:采用三點調整法,保證兩個方向都在一定范圍內。工具一般使用框式水平儀、撬杠、墊木、榔頭、細鐵棒。操作步驟:
(1)先將兩個水平儀垂直放置在工作臺中央,調整墊鐵使水平大體調好。
(2)來回移動大托板到靠近卡盤處、床身中間、靠近尾座處三點,將床身的扭曲調好,否則加工外圓時將出現大小頭。
6、數控立車床各個動作正常后,編好程序后,即可正常使用。?
